需求分析

      雷电灾害被联合国列为“最严重的十种自然灾害之一”，并已成为仅次于暴雨洪涝、滑坡塌方的第三大气象灾害，严重威胁着人类的生命财产安全。

       为了加强雷电灾害防御工作，规范雷电灾害管理，提高雷电灾害防御能力和水平，保护国家利益和人民生命财产安全，维护公共安全，促进经济建设和社会发展，国家颁布了建筑物防雷、低压配电设计规范等一系列防雷技术规范等强制性条文要求严格执行。

目前防雷产品存在的一些问题

1. 不能对防雷设备做到全面在线监测
2. 无法监测防雷设备是否损坏或性能劣化。
3. 在雷击发生后无法通过科学技术手段判断防雷设备是否发挥作用。

防雷隐患问题

1. 系统及电气设备是否处于安全的雷电防护范围
2. 在雷击发生后无法通过科学技术手段判断防雷设备是否发挥作用。

防护评估问题

       变电站等用电环境复杂、用电接入方式众多、电网电压波动较大，该用那种防护等级？接地电阻、均压、等电位连接、屏蔽等是否防护？

数据分析问题

       不知道设备损坏的真正原因，只能靠更换设备解决问题。根本性问题没有解决，在下次遭受雷击后重复上次的过程，造成连续性的经济损失。

不能对防雷设备做到及时、全面的维护

1. 在传统防雷设备的维护上主要依靠定期人力巡检，在巡检前后防雷设备的损坏不会被及时发现和处理.
2. 人力巡检只能检测防雷器是否损坏，对于防雷设备的性能劣化无法判断。

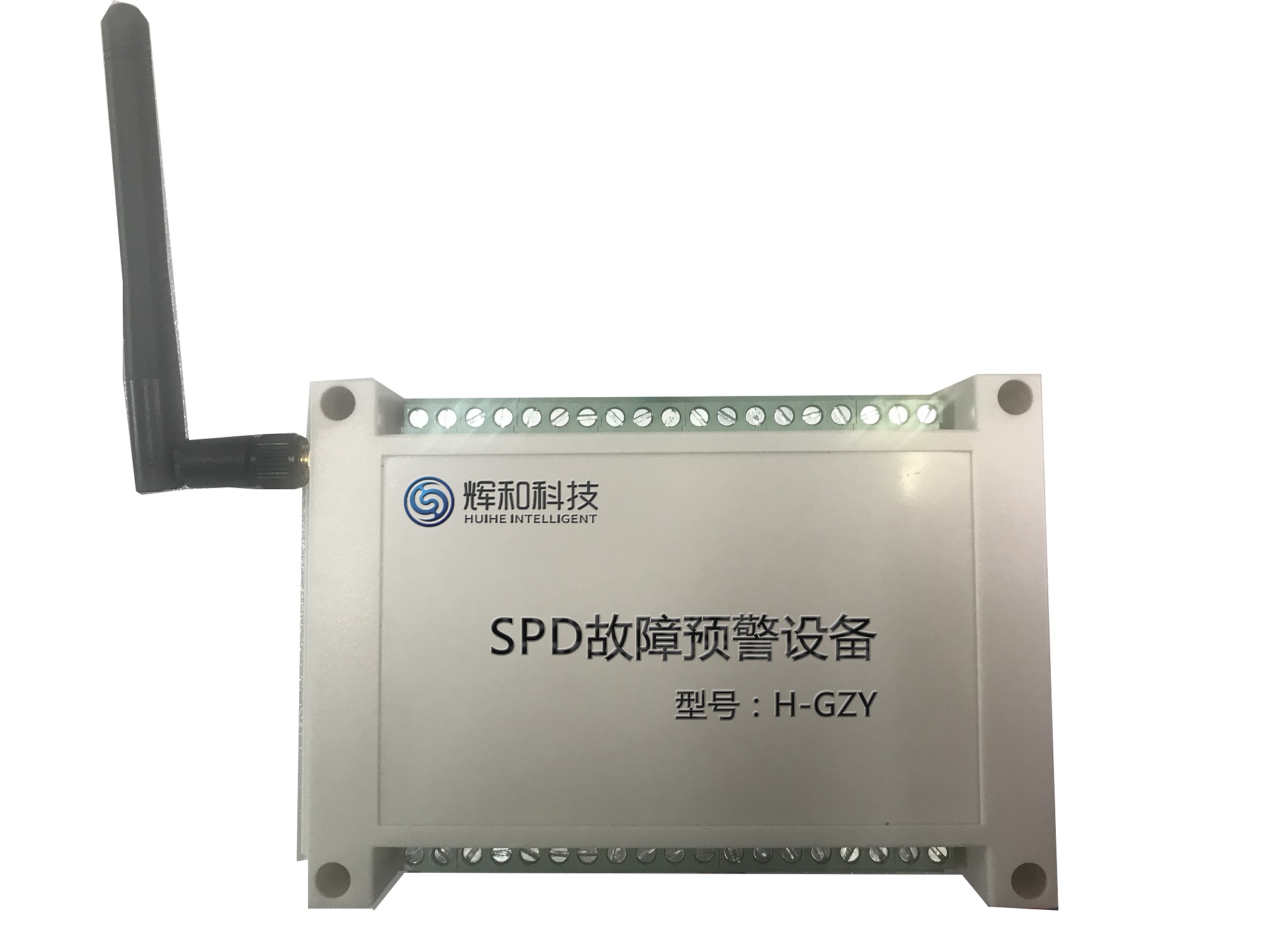

辉和SPD故障预警设备优势

       根据国家防雷设计规范，针对目前防雷设备存在的问题，我们将云计算、移动互联网、物联网技术相结合，开发对接微信功能的智能化监测设备----辉和SPD故障预警系统，具有空前的技术优势：微信功能、GIS地图、数据云存储、备份、大数据分析、在线查询、告警等功能。

       作为国内领先的雷电在线监测预警系统，润一SPD故障预警系统可以实现远程的雷电在线监测预警。能很好地提升通信、电力、机场、石油、化工、气象、铁路、桥梁、隧道、轨道交通等行业的雷电防护水平。

产品设计依据

《建筑物防雷设计》 GB50057-2010

《建筑物电子信息系统防雷技术规范》 GB50343-2004

《低压配电设计规范》 GB50054-95

《安全防范工程技术规范》 GB50348-2004

《电子计算机机房设计防雷》 GB50174-93

《电气装置安装工程接地装置施工及验收规范》GB50169

《建筑物防雷》IEC61024

《雷电电磁脉冲的防护》 IEC61312

《建筑与建筑群综合布线系统工程设计规范》GB/T50311-2000

《建筑物、构筑物防雷设施安装》D562

产品安装位置设计

       SPD故障预警系统设备可安装在总配电箱、各个楼层配电箱以及设备配电箱和机房配电箱的防雷设备前端，可以根据项目预算及项目具体需求选择安装位置和安装数量。

SPD预警系统拓扑图：

SPD故障预警场景安装示意图：

产品技术参数

硬件参数

运行温度：工业耐温70℃

芯片：高性能ARM微控制器主控芯片

供电：市电供电

设备GPRS通讯： 1路

电源防雷监测：1路

雷击防护统计：1路

接地通路监测：1路

漏电    监测：1路

485     通信：1路

微安级漏电流带电监测：1路

软件功能

微信查询、告警

防雷功能元器件寿命预警

防雷失效、金属体漏电、接地断开告警

GIS集中展现管理

在线设备故障报修

短信告警可选

数据云存储

数据统计分析

产品维护与升级

硬件服务：一年免费的硬件维护，服务期内硬件有任何问题，均可寄回检测维修。

软件服务：一年免费在线服务，服务期内享受软件系统免费升级。

无线通信费：一年免费的移动无线通讯费。
