雷电灾害是“联合国国际减灾十年”公布的极严重的十大自然灾害。雷电的威害巨大，它可直接引起火灾、爆炸和建筑物损毁、电气设施损坏、通讯网络瘫痪等事故，甚至还会造成人员伤亡，对国家财产、公共安全和人民群众生产生活威胁很大。随着气候变化的加剧和经济社会的发展，雷灾出现的频率和可能造成的损失也不断加大。特别是现在的易燃易爆场所等更是要求系统的安全、实时、全天候无故障运行，防雷设施的稳定防护就显得尤为重要。

    为了保证充电桩防雷、静电接地的有效、正常工作，是否接地、地网是否能正常泄流是充电桩正常运行的必备条件，运维管理人员对充电桩的接地运行情况较难管理，日常维护主要通过巡检方式。运维人员的工作量巨大。此外，由于没有有效的监控和故障诊断工具，无法有效划分管理职责。对于充电桩有效运维及科学的管理，提高客户服务质量等方面都会造成一定的影响。

目前 公共充电桩存在的问题

1、公共充电站所在区域多较为平坦，空旷。

2、公共充电站周围站点周边土壤一般为土壤层较薄，主要成分为砾石夹粘土，土壤电阻率在1000以上（Ω·m），土壤电阻率偏高。接地电阻值不稳定，容易随气候变化而变化。

3、站内充电桩及通信柜工作交流电源线路及信号线路，不符合现行国家防雷设计规范要求，当雷电流入侵时易造成设备损毁甚至造成人员伤害。

4、站内有些设备接地不规范，接地不可靠，不能保证电气连通，过渡电阻值不符合规范要求。

5、公共充电站多处发生过雷击事故，造成设备损坏。

系统概述

    辉和科技云充电桩防雷防护、接地过雷电流诊断、预警系统可监控充电桩防雷装置安全、可靠和无故障运行，适用于网络规模大，防雷设施数量多，分布较分散的用户使用。实现对各站点防雷设施集中控制管理。可对站点内的防雷设施的状态信息进行实时监控及集中统一管理，真正做到防雷设施管理的实时化、智能化、网络化。

该系统完全基于网络传输，管理人员可以随时随地了解防雷设施的各种信息，提供完善的监测和报警平台，并可以生成丰富的监测报告；该系统支持Web浏览器，管理人员可以通过远程网络浏览各网点防雷设施的工作状况；该系统支持多站管理，适应多个监控现场集中监控的需要；该系统支持电话、短信息、实时打印等报警方式，一旦发生意外及时通知管理人员；该系统具有严密的权限管理功能，可以设定不同管理人员的浏览和操作权限。

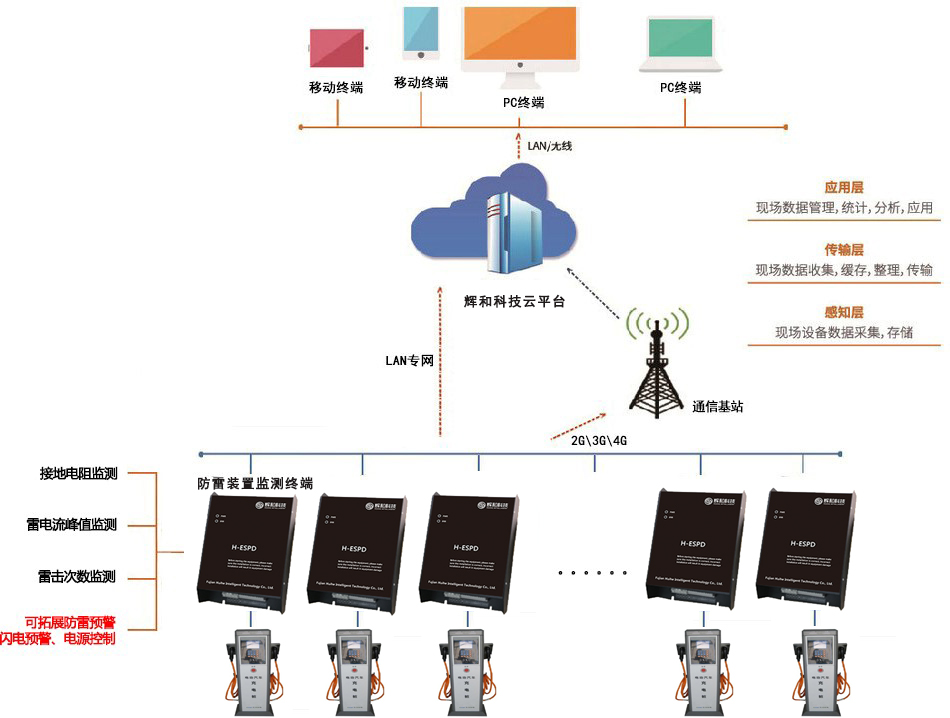

系统架构

    辉和科技云充电桩防雷防护、接地过雷电流诊断、预警系统，主要由防雷防护和诊断预警两个功能模块。

    辉和科技云充电桩防雷防护系统由云端服务平台、系统报警设备、防雷预警终端组成。通过GPRS通讯信号与辉和科技云平台监控系统进行通讯。

    辉和科技云充电桩接地过雷电流诊断、预警系统由云端服务平台、系统报警设备、防雷装置诊断预警终端组成。通过GPRS通讯信号与辉和科技云平台监控系统进行通讯。

方案实现

    目前，按照《国家气象防雷减灾管理办法》对防雷装置进行常规检测时，只检测防雷装置当时是否处于正常工作状态，而实际需求却是需要防雷装置24小时不间断发挥作用，检测过后如有防雷装置出现损坏无法正常工作，只能等到下一次检测才有可能被发现.充电桩运维的缺失将直接影响被保护建筑和设备的安全生产工作。

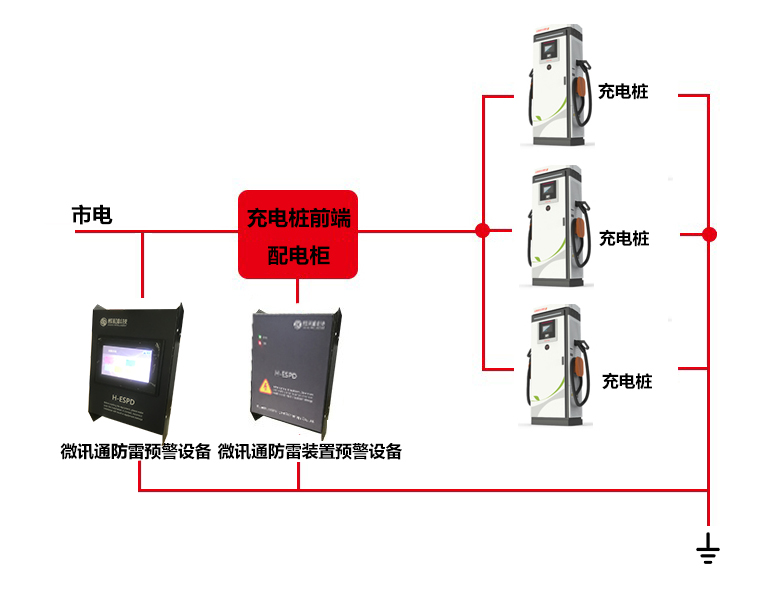

产品安装位置设计


防雷防护功能

    辉和科技云充电桩防雷防护、接地过雷电流诊断、预警系统,在充电桩配电柜前端加装微讯通防雷预警设备，通过内部的局域网（或无线网络）通道上传至云端监控中心进行集中处理，以此监测站内充电桩防雷设施的工作状态、雷击次数、SPD是否老化等，保障站内防雷设备正常工作，避免安全隐患。

监测对象：对站内充电桩的防雷状态进行实时监测。

监测实现：用防雷预警终端采集充电桩的防雷数据处理后上传至云端监控中心，这样云端监控中心就可以直接查看加油区的防雷设施的工作情况。

监测内容：防雷设施的工作状态、雷击次数、SPD是否老化等

实时参数：雷击次数、防雷器状态。

报警信息：防雷器损坏、雷击次数

防雷故障诊断分析功能

    辉和科技云充电桩防雷防护、接地过雷电流诊断、预警系统,在充电桩前端加装辉和微讯通防雷预警装置通过内部的局域网（或无线网络）通道上传至云端监控中心进行集中处理，以此建成一个具有自动报警功能两级集中管理监控信息的智能安全监控管理网络。实时在线监测起到了气象局只有一年两次年检之外的空档期，一有监测到异常直接短信通知维护管理人员，可避免财产损失和人员安全隐患。

监测对象：对站点内的充电桩接地电阻、过雷电流进行实时监测

监测实现：用防雷装置监测终端设备连接、采集站点内的充电桩接地电阻值和过雷电流值参数并把数据处理后上传至云端监控中心，这样云端监控中心就可以直接查看站点内的充电桩防雷情况。

监测内容

雷击信息记录：随机记录雷击发生时间、雷击地点（定位地图报警）、记录充电桩雷击次数。

雷电流值监测：记录雷击产生的峰值，并传输到云端进行存储，方便日后查阅为雷电研究提供充足的科学依据。

充电桩接地监测：充电桩内置接地失效报警模块，随时记录充电桩及地网之间的电阻值，当充电桩与接地网之间的连接电阻超过设定的临界值，则系统判定为接地失效，并通过充电桩通讯模块将失效的相关参数发送至监测中心及维护人员移动终端，提示工作人员及时检修及复通。

报警信息：雷电流值、接地电阻值越限报警、雷击报警和接地电阻临近超值预警。

设备数据传输方式：前端设备采集到的接地电阻值、雷电流值数据通过无线传输到云端平台，无线传输通讯：2G/4G/NB-IOT，三种无线通讯方式可选或用内网IP传输。

系统浏览查询方式：电脑、手机微信

系统功能

    辉和科技云充电桩系统防雷预警系统可监控用户网络中所有防雷设施，实现对各站点防雷设施集中控制管理。具有使用简单，安装灵活方便、运行可靠、功能齐全、界面友好等优点。

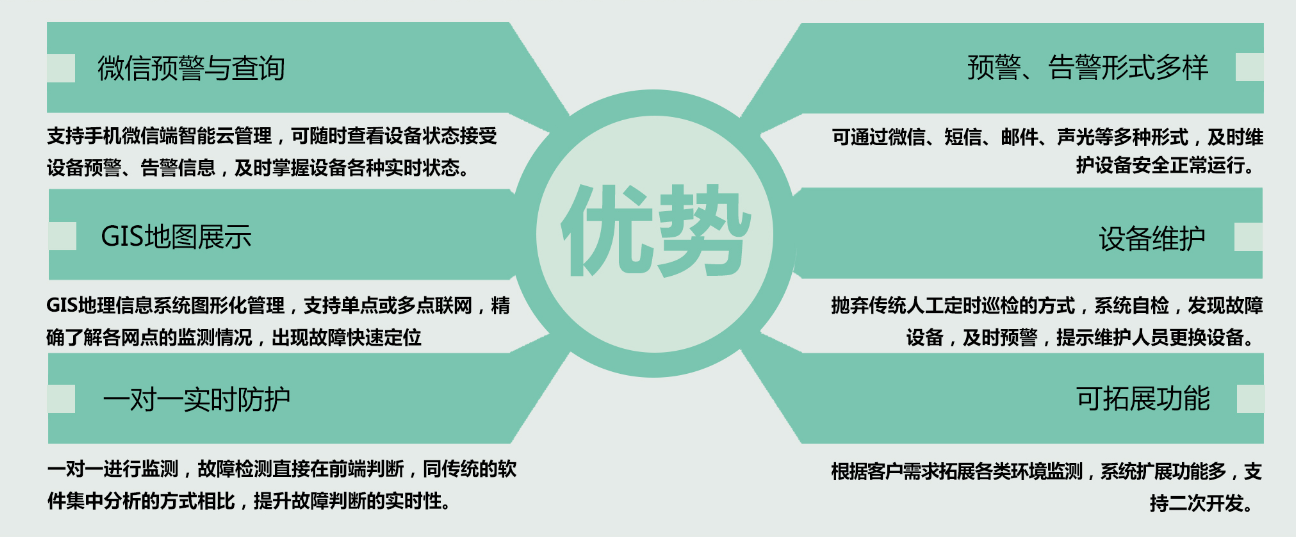

系统特点

1、多数据采集：能够实时采集雷击次数、防雷器状态,雷电流值、接地电阻值等，数据误差小。

2、多种报警方式：现场声光报警、手机微信、手机短信息报警等。设定报警信息后,系统可在不同的时刻通知不同的值班人员。

3、系统采用B/S架构，无需任何客户端，减少运营成本。

4、增减设备简单:系统设计时预留有接口,可随时增减硬软件设备,系统只要做少量的改动即可,可以在很短的时间内完成。

5、便捷的系统操作，同时支持PC与手机微信端，可轻松实现系统的所有功能。

系统配置
